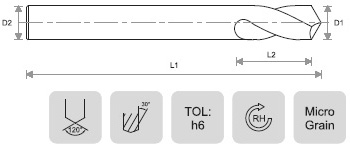

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BND-96-030 | 3.0 | 12 | 46 | 3.0 |
BND-96-1/8 | 3.17 | 12 | 46 | 3.17 |
BND-96-040 | 4.0 | 12 | 55 | 4.0 |
BND-96-050 | 5.0 | 14 | 62 | 5.0 |
BND-96-060 | 6.0 | 16 | 66 | 6.0 |
BND-96-1/4 | 6.35 | 17 | 70 | 6.35 |
BND-96-070 | 7.0 | 17 | 70 | 7.0 |
BND-96-080 | 8.0 | 21 | 79 | 8.0 |
BND-96-090 | 9.0 | 22 | 84 | 9.0 |
BND-96-3/8 | 9.52 | 25 | 89 | 9.52 |
BND-96-100 | 10.0 | 25 | 89 | 10.0 |
BND-96-110 | 11.0 | 25 | 89 | 11.0 |
BND-96-120 | 12.0 | 30 | 102 | 12.0 |
BND-96-1/2 | 12.7 | 30 | 102 | 12.7 |
BND-96-130 | 13.0 | 30 | 102 | 13.0 |
BND-96-140 | 14.0 | 34 | 107 | 14.0 |
BND-96-5/8 | 15.87 | 38 | 115 | 15.87 |
BND-96-160 | 16.0 | 38 | 115 | 16.0 |
BND-96-170 | 17.0 | 40 | 122 | 17.0 |
BND-96-180 | 18.0 | 40 | 122 | 18.0 |
BND-96-190 | 19.0 | 40 | 122 | 19.0 |
BND-96-3/4 | 19.05 | 45 | 131 | 19.05 |
BND-96-200 | 20.0 | 45 | 131 | 20.0 |
BND-96-210 | 21.0 | 45 | 131 | 21.0 |
BND-96-220 | 22.0 | 45 | 131 | 22.0 |
BND-96-7/8 | 22.22 | 45 | 131 | 22.22 |
BND-96-250 | 25.0 | 53 | 151 | 25.0 |
BND-96-254 | 25.4 | 53 | 151 | 25.4 |
BND-96-280 | 28.0 | 53 | 151 | 28.0 |
BND-96-300 | 30.0 | 53 | 151 | 30.0 |
BND-96-320 | 32.0 | 53 | 151 | 32.0 |
All Dimensions in MM
Also offered on request in :
