PRODUCT CODE | CUTTER ANGLE |
CUTTER DIA |
OVERALL LENGTH |
SHANK DIA |
---|---|---|---|---|

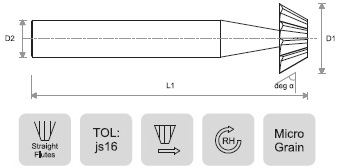

α | D1 | L1 | D2 | |
BDC-*deg*-050R | 45˚/60˚/70˚ | 5.0 | 50 | 5.0 |
BDC-*deg*-060R | 45˚/60˚/70˚ | 6.0 | 50 | 6.0 |
BDC-*deg*-080R | 45˚/60˚/70˚ | 8.0 | 50 | 8.0 |
BDC-*deg*-100R | 45˚/60˚/70˚ | 10.0 | 50 | 10.0 |
BDC-*deg*-120R | 45˚/60˚/70˚ | 12.0 | 55 | 10.0 |
BDC-*deg*-140R | 45˚/60˚/70˚ | 14.0 | 60 | 12.0 |
BDC-*deg*-160R | 45˚/60˚/70˚ | 16.0 | 60 | 12.0 |
BDC-*deg*-200R | 45˚/60˚/70˚ | 20.0 | 70 | 12.0 |
BDC-*deg*-250R | 45˚/60˚/70˚ | 25.0 | 80 | 12.0 |
BDC-*deg*-300R | 45˚/60˚/70˚ | 30.0 | 80 | 16.0 |
BDC-*deg*-320R | 45˚/60˚/70˚ | 32.0 | 100 | 16.0 |
BDC-*deg*-360R | 45˚/60˚/70˚ | 36.0 | 100 | 18.0 |
BDC-*deg*-380R | 45˚/60˚/70˚ | 38.0 | 100 | 20.0 |
BDC-*deg*-400R | 45˚/60˚/70˚ | 40.0 | 110 | 20.0 |
BDC-*deg*-450R | 45˚/60˚/70˚ | 45.0 | 120 | 20.0 |
BDC-*deg*-500R | 45˚/60˚/70˚ | 50.0 | 120 | 20.0 |
All Dimensions in MM
Also offered on request in :
