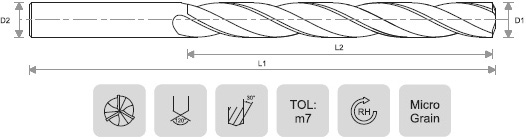

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BRD-03-030S | 3.0 | 15 | 60 | 3.0 |
BRD-03-040S | 4.0 | 18 | 60 | 4.0 |
BRD-03-050S | 5.0 | 20 | 75 | 5.0 |
BRD-03-060S | 6.0 | 25 | 80 | 6.0 |
BRD-03-070S | 7.0 | 30 | 85 | 7.0 |
BRD-03-080S | 8.0 | 30 | 85 | 8.0 |
BRD-03-090S | 9.0 | 35 | 90 | 9.0 |
BRD-03-100S | 10.0 | 35 | 100 | 10.0 |
BRD-03-110S | 11.0 | 40 | 100 | 11.0 |
BRD-03-120S | 12.0 | 40 | 100 | 12.0 |
BRD-03-130S | 13.0 | 40 | 100 | 13.0 |
BRD-03-140S | 14.0 | 40 | 100 | 14.0 |
BRD-03-150S | 15.0 | 45 | 100 | 15.0 |
BRD-03-160S | 16.0 | 45 | 100 | 16.0 |
BRD-03-170S | 17.0 | 45 | 100 | 17.0 |
BRD-03-180S | 18.0 | 45 | 100 | 18.0 |
BRD-03-190S | 19.0 | 45 | 100 | 19.0 |
BRD-03-200S | 20.0 | 45 | 100 | 20.0 |
BRD-03-210S | 21.0 | 45 | 100 | 21.0 |
BRD-03-220S | 22.0 | 45 | 100 | 22.0 |
BRD-03-240S | 24.0 | 45 | 100 | 23.0 |
BRD-03-250S | 25.0 | 45 | 100 | 24.0 |
BRD-03-280S | 28.0 | 60 | 120 | 25.0 |
BRD-03-300S | 30.0 | 60 | 120 | 30.0 |
BRD-03-320S | 32.0 | 80 | 150 | 32.0 |
All Dimensions in MM
Also offered on request in :
