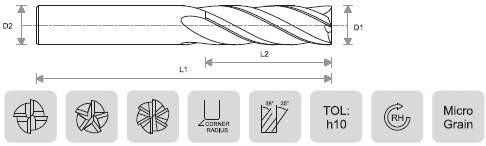

PRODUCT CODE | CUTTING DIA | CUTTING EDGE LENGTH | OVER ALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BSM-22-060 | 6.0 | 13 | 57 | 6.0 |
BSM-22-070 | 7.0 | 16 | 63 | 7.0 |
BSM-22-080 | 8.0 | 19 | 63 | 8.0 |
BSM-22-090 | 9.0 | 19 | 72 | 9.0 |
BSM-22-100 | 10.0 | 22 | 72 | 10.0 |
BSM-22-120 | 12.0 | 26 | 83 | 12.0 |
BSM-22-140 | 14.0 | 26 | 83 | 14.0 |
BSM-22-160 | 16.0 | 32 | 92 | 16.0 |
BSM-22-180 | 18.0 | 32 | 92 | 18.0 |
BSM-22-200 | 20.0 | 38 | 104 | 20.0 |
BSM-22-220 | 22.0 | 38 | 104 | 22.0 |
BSM-22-250 | 25.0 | 38 | 104 | 25.0 |
BSM-22-280 | 28.0 | 38 | 104 | 28.0 |
BSM-22-320 | 32.0 | 38 | 104 | 32.0 |
BSM-22-360 | 36.0 | 38 | 104 | 36.0 |
All Dimensions in MM
Also offered on request in :
