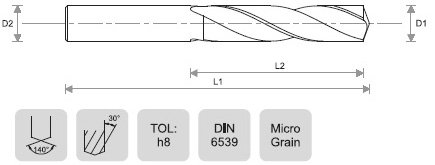

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BTD-71-030 | 3.0 | 16 | 46 | 3.0 |
BTD-71-031 | 3.1 | 18 | 49 | 3.1 |
BTD-71-032 | 3.2 | 18 | 49 | 3.2 |
BTD-71-033 | 3.3 | 18 | 49 | 3.3 |
BTD-71-034 | 3.4 | 20 | 52 | 3.4 |
BTD-71-035 | 3.5 | 20 | 52 | 3.5 |
BTD-71-036 | 3.6 | 20 | 52 | 3.6 |
BTD-71-037 | 3.7 | 20 | 52 | 3.7 |
BTD-71-038 | 3.8 | 22 | 55 | 3.8 |
BTD-71-039 | 3.9 | 22 | 55 | 3.9 |
BTD-71-040 | 4.0 | 22 | 55 | 4.0 |
BTD-71-041 | 4.1 | 22 | 55 | 4.1 |
BTD-71-042 | 4.2 | 22 | 55 | 4.2 |
BTD-71-043 | 4.3 | 24 | 58 | 4.3 |
BTD-71-044 | 4.4 | 24 | 58 | 4.4 |
BTD-71-045 | 4.5 | 24 | 58 | 4.5 |
BTD-71-046 | 4.6 | 24 | 58 | 4.6 |
BTD-71-047 | 4.7 | 24 | 58 | 4.7 |
BTD-71-048 | 4.8 | 26 | 62 | 4.8 |
BTD-71-049 | 4.9 | 26 | 62 | 4.9 |
BTD-71-050 | 5.0 | 26 | 62 | 5.0 |
BTD-71-051 | 5.1 | 26 | 62 | 5.1 |
BTD-71-052 | 5.2 | 26 | 62 | 5.2 |
BTD-71-053 | 5.3 | 26 | 62 | 5.3 |
BTD-71-054 | 5.4 | 28 | 66 | 5.4 |
BTD-71-055 | 5.5 | 28 | 66 | 5.5 |
BTD-71-056 | 5.6 | 28 | 66 | 5.6 |
BTD-71-057 | 5.7 | 28 | 66 | 5.7 |
BTD-71-058 | 5.8 | 28 | 66 | 5.8 |
BTD-71-059 | 5.9 | 28 | 66 | 5.9 |
BTD-71-060 | 6.0 | 28 | 66 | 6.0 |
BTD-71-061 | 6.1 | 31 | 70 | 6.1 |
BTD-71-062 | 6.2 | 31 | 70 | 6.2 |
BTD-71-063 | 6.3 | 31 | 70 | 6.3 |
BTD-71-064 | 6.4 | 31 | 70 | 6.4 |
BTD-71-065 | 6.5 | 31 | 70 | 6.5 |
BTD-71-066 | 6.6 | 31 | 70 | 6.6 |
BTD-71-067 | 6.7 | 31 | 70 | 6.7 |
BTD-71-068 | 6.8 | 34 | 74 | 6.8 |
BTD-71-069 | 6.9 | 34 | 74 | 6.9 |
BTD-71-070 | 7.0 | 34 | 74 | 7.0 |
BTD-71-071 | 7.1 | 34 | 74 | 7.1 |
BTD-71-072 | 7.2 | 34 | 74 | 7.2 |
BTD-71-073 | 7.3 | 34 | 74 | 7.3 |
BTD-71-074 | 7.4 | 34 | 74 | 7.4 |
BTD-71-075 | 7.5 | 34 | 74 | 7.5 |
BTD-71-076 | 7.6 | 37 | 79 | 7.6 |
BTD-71-077 | 7.7 | 37 | 79 | 7.7 |
BTD-71-078 | 7.8 | 37 | 79 | 7.8 |
BTD-71-079 | 7.9 | 37 | 79 | 7.9 |
BTD-71-080 | 8.0 | 37 | 79 | 8.0 |
BTD-71-081 | 8.1 | 37 | 79 | 8.1 |
BTD-71-082 | 8.2 | 37 | 79 | 8.2 |
BTD-71-083 | 8.3 | 37 | 79 | 8.3 |
BTD-71-084 | 8.4 | 37 | 79 | 8.4 |
BTD-71-085 | 8.5 | 37 | 79 | 8.5 |
BTD-71-086 | 8.6 | 40 | 84 | 8.6 |
BTD-71-087 | 8.7 | 40 | 84 | 8.7 |
BTD-71-088 | 8.8 | 40 | 84 | 8.8 |
BTD-71-089 | 8.9 | 40 | 84 | 8.9 |
BTD-71-090 | 9.0 | 40 | 84 | 9.0 |
BTD-71-091 | 9.1 | 40 | 84 | 9.1 |
BTD-71-092 | 9.2 | 40 | 84 | 9.2 |
BTD-71-093 | 9.3 | 40 | 84 | 9.3 |
BTD-71-094 | 9.4 | 40 | 84 | 9.4 |
BTD-71-095 | 9.5 | 40 | 84 | 9.5 |
BTD-71-096 | 9.6 | 43 | 89 | 9.6 |
BTD-71-097 | 9.7 | 43 | 89 | 9.7 |
BTD-71-098 | 9.8 | 43 | 89 | 9.8 |
BTD-71-099 | 9.9 | 43 | 89 | 9.9 |
BTD-71-100 | 10.0 | 43 | 89 | 10.0 |
BTD-71-101 | 10.1 | 43 | 89 | 10.1 |
BTD-71-102 | 10.2 | 43 | 89 | 10.2 |
BTD-71-103 | 10.3 | 43 | 89 | 10.3 |
BTD-71-104 | 10.4 | 43 | 89 | 10.4 |
BTD-71-105 | 10.5 | 43 | 89 | 10.5 |
BTD-71-106 | 10.6 | 43 | 89 | 10.6 |
BTD-71-107 | 10.7 | 47 | 95 | 10.7 |
BTD-71-108 | 10.8 | 47 | 95 | 10.8 |
BTD-71-109 | 10.9 | 47 | 95 | 10.9 |
BTD-71-110 | 11.0 | 47 | 95 | 11.0 |
BTD-71-111 | 11.1 | 47 | 95 | 11.1 |
BTD-71-112 | 11.2 | 47 | 95 | 11.2 |
BTD-71-113 | 11.3 | 47 | 95 | 11.3 |
BTD-71-114 | 11.4 | 47 | 95 | 11.4 |
BTD-71-115 | 11.5 | 47 | 95 | 11.5 |
BTD-71-116 | 11.6 | 47 | 95 | 11.6 |
BTD-71-117 | 11.7 | 47 | 95 | 11.7 |
BTD-71-118 | 11.8 | 47 | 95 | 11.8 |
BTD-71-119 | 11.9 | 51 | 102 | 11.9 |
BTD-71-120 | 12.0 | 51 | 102 | 12.0 |
BTD-71-121 | 12.1 | 51 | 102 | 12.1 |
BTD-71-122 | 12.2 | 51 | 102 | 12.2 |
BTD-71-123 | 12.3 | 51 | 102 | 12.3 |
BTD-71-124 | 12.4 | 51 | 102 | 12.4 |
BTD-71-125 | 12.5 | 51 | 102 | 12.5 |
BTD-71-126 | 12.6 | 51 | 102 | 12.6 |
BTD-71-127 | 12.7 | 51 | 102 | 12.7 |
BTD-71-128 | 12.8 | 51 | 102 | 12.8 |
BTD-71-129 | 12.9 | 51 | 102 | 12.9 |
BTD-71-130 | 13.0 | 51 | 102 | 13.0 |
BTD-71-131 | 13.1 | 51 | 102 | 13.1 |
BTD-71-132 | 13.2 | 51 | 102 | 13.2 |
BTD-71-133 | 13.3 | 54 | 107 | 13.3 |
BTD-71-134 | 13.4 | 54 | 107 | 13.4 |
BTD-71-135 | 13.5 | 54 | 107 | 13.5 |
BTD-71-144 | 14.4 | 56 | 111 | 14.4 |
BTD-71-145 | 14.5 | 56 | 111 | 14.5 |
BTD-71-146 | 14.6 | 56 | 111 | 14.6 |
BTD-71-147 | 14.7 | 56 | 111 | 14.7 |
BTD-71-148 | 14.8 | 56 | 111 | 14.8 |
BTD-71-149 | 14.9 | 56 | 111 | 14.9 |
BTD-71-150 | 15.0 | 56 | 111 | 15.0 |
BTD-71-151 | 15.1 | 58 | 115 | 15.1 |
BTD-71-152 | 15.2 | 58 | 115 | 15.2 |
BTD-71-153 | 15.3 | 58 | 115 | 15.3 |
BTD-71-154 | 15.4 | 58 | 115 | 15.4 |
BTD-71-155 | 15.5 | 58 | 115 | 15.5 |
BTD-71-156 | 15.6 | 58 | 115 | 15.6 |
BTD-71-157 | 15.7 | 58 | 115 | 15.7 |
BTD-71-158 | 15.8 | 58 | 115 | 15.8 |
BTD-71-159 | 15.9 | 58 | 115 | 15.9 |
BTD-71-160 | 16.0 | 58 | 115 | 16.0 |
BTD-71-165 | 16.5 | 60 | 119 | 16.5 |
BTD-71-170 | 17.0 | 60 | 119 | 17.0 |
BTD-71-175 | 17.5 | 62 | 123 | 17.5 |
BTD-71-180 | 18.0 | 62 | 123 | 18.0 |
BTD-71-185 | 18.5 | 64 | 127 | 18.5 |
BTD-71-190 | 19.0 | 64 | 127 | 19.0 |
BTD-71-195 | 19.5 | 66 | 131 | 19.5 |
BTD-71-200 | 20.0 | 66 | 131 | 20.0 |
BTD-71-210 | 21.0 | 68 | 136 | 21.0 |
BTD-71-220 | 22.0 | 70 | 141 | 22.0 |
BTD-71-230 | 23.0 | 72 | 146 | 23.0 |
BTD-71-240 | 24.0 | 75 | 151 | 24.0 |
BTD-71-250 | 25.0 | 75 | 151 | 25.0 |
BTD-71-260 | 26.0 | 78 | 156 | 26.0 |
BTD-71-280 | 28.0 | 81 | 162 | 28.0 |
BTD-71-300 | 30.0 | 84 | 168 | 30.0 |
BTD-71-320 | 32.0 | 90 | 180 | 32.0 |
BTD-71-340 | 34.0 | 93 | 186 | 34.0 |
BTD-71-360 | 36.0 | 96 | 193 | 36.0 |
BTD-71-380 | 38.0 | 100 | 200 | 38.0 |
BTD-71-400 | 40.0 | 100 | 200 | 40.0 |
All Dimensions in MM
Also offered on request in :
