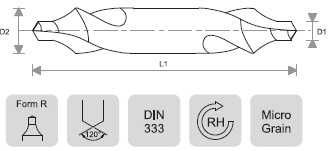

PRODUCT CODE | PILOT DIA | BODY DIA | OVERALL LENGTH |
---|---|---|---|
D1 | D2 | L1 | |
BCD-99-0050 | 0.5 | 3.15 | 25 |
BCD-99-0080 | 0.8 | 3.15 | 25 |
BCD-99-0100 | 1 | 3.15 | 32 |
BCD-99-0125 | 1.25 | 3.15 | 32 |
BCD-99-0160 | 1.6 | 4.0 | 35 |
BCD-99-0200 | 2 | 5.0 | 40 |
BCD-99-0250 | 2.5 | 6.3 | 45 |
BCD-99-0315 | 3.15 | 8.0 | 50 |
BCD-99-0400 | 4 | 10.0 | 56 |
BCD-99-0500 | 5 | 12.5 | 63 |
BCD-99-0630 | 6.3 | 16.0 | 71 |
BCD-99-0800 | 8 | 20.0 | 80 |
BCD-99-1000 | 10 | 25.0 | 100 |
BCD-99-1250 | 12.5 | 31.5 | 125 |
All Dimensions in MM
Also offered on request in :
