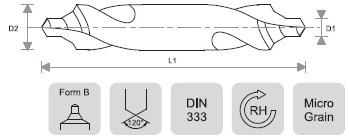

PRODUCT CODE | PILOT DIA | BODY DIA | OVERALL LENGTH |
---|---|---|---|
D1 | D2 | L1 | |
BCD-98-0100 | 1.0 | 4.0 | 36 |
BCD-98-0125 | 1.25 | 5.0 | 40 |
BCD-98-0160 | 1.6 | 6.3 | 45 |
BCD-98-0200 | 2.0 | 8.0 | 50 |
BCD-98-0250 | 2.5 | 10.0 | 56 |
BCD-98-0315 | 3.15 | 11.2 | 60 |
BCD-98-0400 | 4.0 | 14.0 | 67 |
BCD-98-0500 | 5.0 | 18.0 | 75 |
BCD-98-0630 | 6.3 | 20.0 | 80 |
BCD-98-0800 | 8.0 | 25.0 | 100 |
BCD-98-1000 | 10.0 | 31.5 | 125 |
BCD-98-3/64 | 3/64” | 1/8” | 1-3/4” |
BCD-98-1/16 | 1/16” | 3/16” | 1-7/8” |
BCD-98-3/32 | 3/32” | 1/4” | 2” |
BCD-98-7/64 | 7/64” | 5/16” | 2-1/8” |
BCD-98-5/32 | 5/32” | 7/16” | 2-3/4” |
BCD-98-3/16 | 3/16” | 1/2” | 3” |
BCD-98-7/32 | 7/32” | 5/8” | 3-1/4” |
BCD-98-1/04 | 1/4” | 3/4” | 3-1/2 |
All Dimensions in MM
Also offered on request in :
