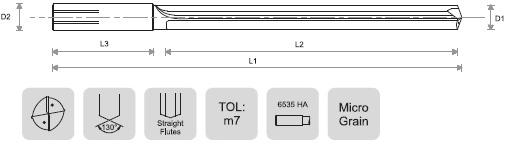

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK LENGTH | SHANK DIA |
---|---|---|---|---|---|
D1 | L2 | L1 | L3 | D2 | |
BBD-84-030 | 3.0 | 32 | 74 | 36 | 6 |
BBD-84-035 | 3.5 | 34 | 74 | 36 | 6 |
BBD-84-040 | 4.0 | 45 | 97 | 36 | 6 |
BBD-84-045 | 4.5 | 45 | 97 | 36 | 6 |
BBD-84-050 | 5.0 | 57 | 97 | 36 | 6 |
BBD-84-055 | 5.5 | 57 | 97 | 36 | 6 |
BBD-84-060 | 6.0 | 57 | 97 | 36 | 6 |
BBD-84-065 | 6.5 | 76 | 116 | 36 | 8 |
BBD-84-070 | 7.0 | 76 | 116 | 36 | 8 |
BBD-84-075 | 7.5 | 76 | 116 | 36 | 8 |
BBD-84-080 | 8.0 | 76 | 116 | 36 | 8 |
BBD-84-085 | 8.5 | 95 | 139 | 40 | 10 |
BBD-84-090 | 9.0 | 95 | 139 | 40 | 10 |
BBD-84-095 | 9.5 | 95 | 139 | 40 | 10 |
BBD-84-100 | 10.0 | 95 | 139 | 40 | 10 |
BBD-84-105 | 10.5 | 114 | 163 | 45 | 12 |
BBD-84-110 | 11.0 | 114 | 163 | 45 | 12 |
BBD-84-115 | 11.5 | 114 | 163 | 45 | 12 |
BBD-84-120 | 12.0 | 114 | 163 | 45 | 12 |
BBD-84-125 | 12.5 | 133 | 182 | 45 | 14 |
BBD-84-130 | 13.0 | 133 | 182 | 45 | 14 |
BBD-84-135 | 13.5 | 133 | 182 | 45 | 14 |
BBD-84-140 | 14.0 | 133 | 182 | 45 | 14 |
BBD-84-145 | 14.5 | 152 | 204 | 45 | 16 |
BBD-84-150 | 15.0 | 152 | 204 | 45 | 16 |
BBD-84-155 | 15.5 | 152 | 204 | 45 | 16 |
BBD-84-160 | 16.0 | 152 | 204 | 45 | 16 |
BBD-84-170 | 17.0 | 171 | 223 | 45 | 18 |
BBD-84-180 | 18.0 | 171 | 223 | 45 | 18 |
BBD-84-190 | 19.0 | 190 | 244 | 50 | 20 |
BBD-84-200 | 20.0 | 190 | 244 | 50 | 20 |
All Dimensions in MM
Also offered on request in :
