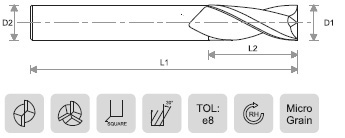

PRODUCT CODE | CUTTING DIA | CUTTING EDGE LENGTH | OVER ALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BSM-36-030 | 3.0 | 8 | 57 | 3 |
BSM-36-040 | 4.0 | 11 | 57 | 4 |
BSM-36-050 | 5.0 | 13 | 57 | 5 |
BSM-36-060 | 6.0 | 13 | 57 | 6 |
BSM-36-070 | 7.0 | 16 | 63 | 7 |
BSM-36-080 | 8.0 | 19 | 63 | 8 |
BSM-36-090 | 9.0 | 19 | 72 | 9 |
BSM-36-100 | 10.0 | 22 | 72 | 10 |
BSM-36-120 | 12.0 | 26 | 83 | 12 |
BSM-36-140 | 14.0 | 26 | 83 | 14 |
BSM-36-160 | 16.0 | 32 | 92 | 16 |
BSM-36-180 | 18.0 | 32 | 92 | 18 |
BSM-36-200 | 20.0 | 38 | 104 | 20 |
BSM-36-220 | 22.0 | 38 | 104 | 22 |
BSM-36-250 | 25.0 | 38 | 104 | 25 |
BSM-36-280 | 28.0 | 38 | 104 | 28 |
BSM-36-320 | 32.0 | 38 | 104 | 32 |
BSM-36-360 | 36.0 | 38 | 104 | 36 |
All Dimensions in MM
Also offered on request in :
